國產PLC—Haiwell（海為）PLC應用技巧：實現PLC配方功能

2008-07-18 14:00:06 haiwell 1208

一、海為PLC實現配方功能：

在生產過程控制中會經常遇到需要進行配方控制的功能，所謂的配方控制通俗地講就是根據生產不同型號或批次的產品需要以不同的控制參數來控制。如生產產品A——參數1/2/3分別為XA/YA/ZA；生產產品B——參數1/2/3分別為XB/YB/ZB；生產產品C——參數1/2/3分別為XC/YC/ZC。我們可以將這個產品的生產描述為3個配方，每個配方有3個參數。

一般地配方功能可以通過上位機來實現，但如果在沒有配置上位機的情況下則只能通過PLC程序來實現，在這里簡單介紹二種實現配方控制管理的方法。

方法一：塊移動法；

方法二：變址指針法。

假如我們需要有5個配方，每個配方有4個參數，先建立5個“初始寄存器值表”，每個表存放一種配方的參數。如下圖：

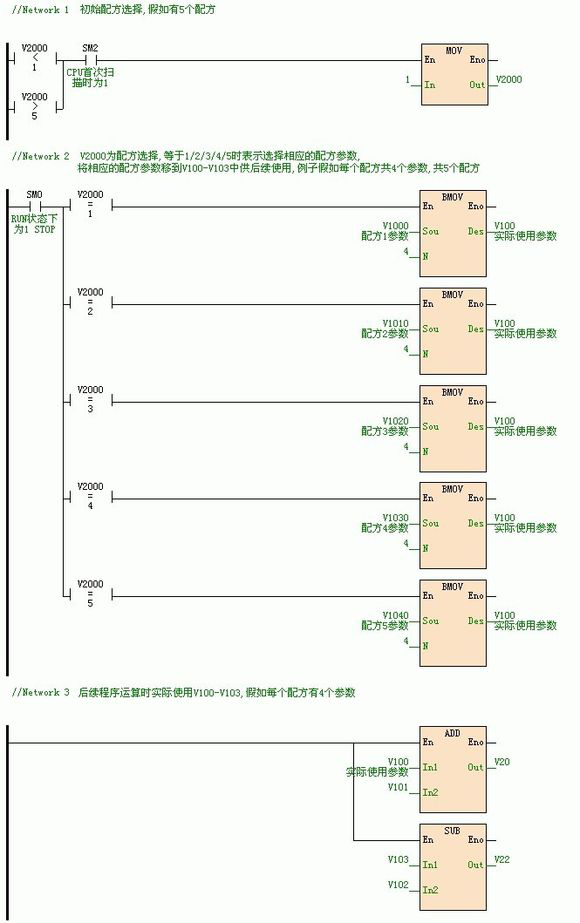

二、實現配方功能——塊移動法的程序：

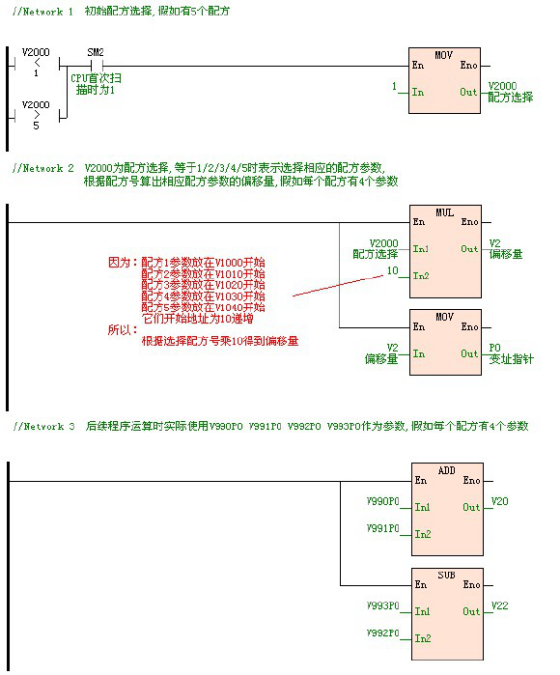

三、實現配方功能——變址指針法的程序：
